Class A Circlotron

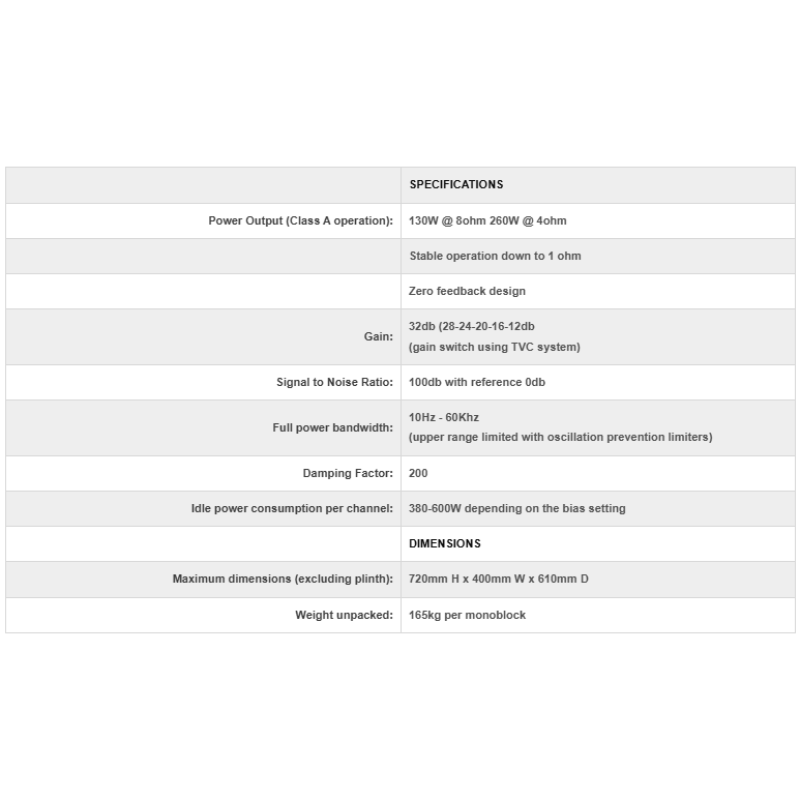

Jedná se o zesilovač třídy A využívající plovoucí circlotronovou topologii a výstupní prvky typu TriodeFet. Dodávaný výkon je 130 W při 8 ohmech a 260 W při 4 ohmech, přičemž zesilovač nikdy neopouští skutečný režim třídy A – ani při velmi nízkém zatížení. Na rozdíl od většiny zesilovačů označovaných jako „třída A“ (které jsou obvykle nastaveny na proud 1–3 A a dodávají jen zlomek jmenovitého výkonu v režimu A), je Geminae skutečným zesilovačem třídy A. Aktivní prvky nikdy nepřecházejí do oblasti odříznutí, ani při plném výkonu do 4ohmové zátěže.

100% provoz v třídě A

Aby mohl zesilovač dodávat plný výkon v režimu A, je silně předpólován na 12 A klidového proudu (uživatelsky nastavitelný). Výstupní stupeň bez výstupního transformátoru (OTL) typu TriodeFet pracuje jako plovoucí circlotron. Topologie patří do rodiny circlotronových obvodů, ale je výrazně vylepšena z hlediska zkreslení, výstupní impedance a spolehlivosti.

Tuto topologii jsme nazvali Super-Symetrický Samovyvažující indukčně řízený Circlotron. Nepoužívají se žádné zpětnovazební smyčky – ani lokální, ani globální. Plovoucí circlotron se automaticky vyvažuje a nevyžaduje dlouhodobé seřizování, DC serva pro stabilizaci, konstantní úpravy předpětí ani korekční mechanismy pro odstranění DC offsetu na výstupech.

Vlastní kondenzátory s extrémními parametry – jedny z nejtransparentnějších na trhu

AC oddělení stupně je realizováno pomocí vlastních kondenzátorů s extrémními specifikacemi. Tyto speciální kondenzátory mají vnitřní odpor (ESR) menší než měděný vodič (méně než 2 mΩ) a jsou navrženy tak, aby zvládly proudové špičky až 30 000 A. Jsou považovány za nejtransparentnější kondenzátory z hlediska dodávky proudu.

Dvoustupňová konstrukce

Vstupní stupeň je malý zesilovač typu SET (Single Ended Triode) s transformátorovým vazebním členem, založený na supertubě E280F, zatížený speciálně navrženým transformátorem s geometricky a elektricky vyváženým vinutím.

Napájení vstupního stupně je řešeno samostatnými zdroji s usměrněním pomocí elektronek, dvojitým tlumivkovým filtrováním a nízkošumovým negativním předpětím. Vstupní stupeň budí TriodeFet výstupní stupeň přes plovoucí sekundární vinutí vazebního transformátoru, takže plovoucí/samovyvažující charakter výstupního stupně zůstává zachován. Zesilovač je plně nastavitelný za provozu.

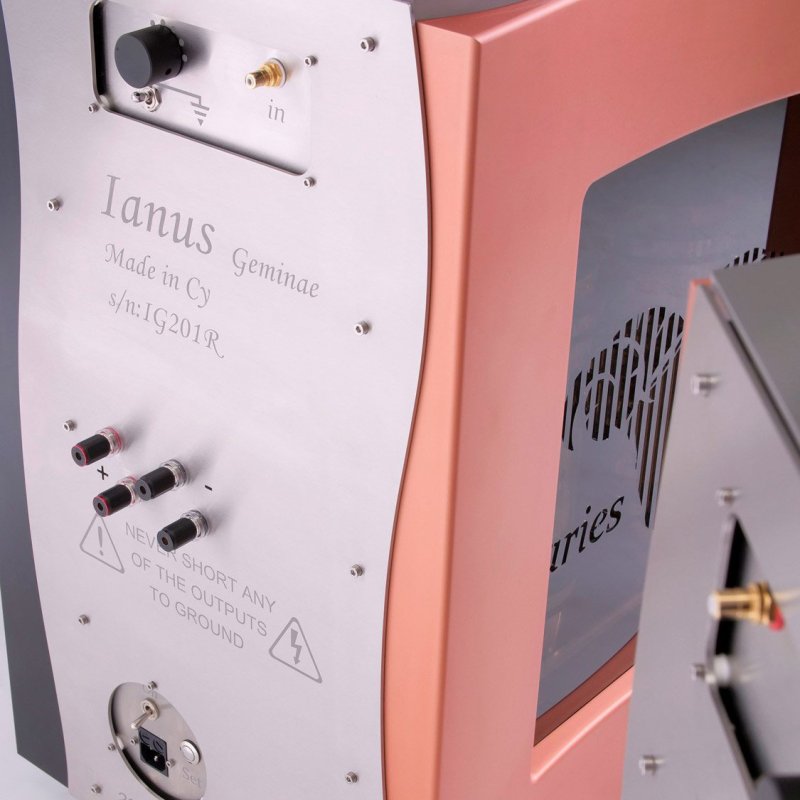

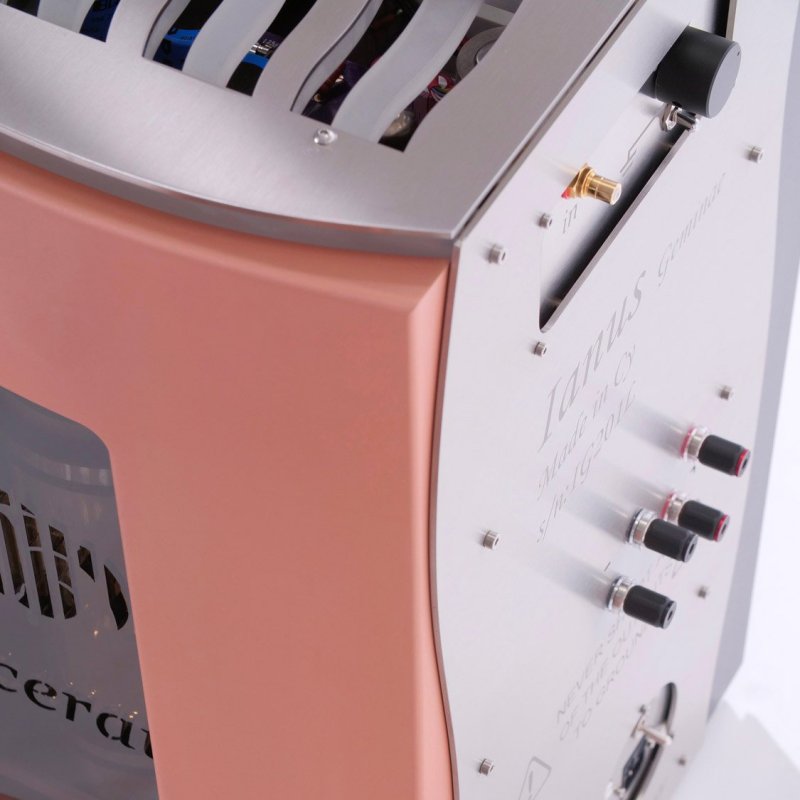

Vstupy a výstupy

Vstupní a výstupní stupeň jsou monitorovány systémem sledování předpětí pro všechny parametry systému TriodeFet s možností real-time úprav. Předpětí vstupního stupně lze rovněž sledovat a upravovat v reálném čase.

Geminae nabízí vstupy s proměnným zesílením, využívající vysoce kvalitní systém Transformer Volume Control (TVC) – sonicky transparentní řešení, které se běžně vyskytuje pouze v špičkových předzesilovačích.

Napájecí zdroj

Topologie nevyžaduje žádné korekční servomechanismy, zpětnovazební smyčky ani monitorovací relé ochrany výstupu. Systém je chráněn neinvazivními ochrannými obvody v reálném čase, které detekují přetížení výstupního stupně a přepnou zesilovač do pohotovostního režimu. Zesilovač nelze poškodit ani zkratem na výstupech.

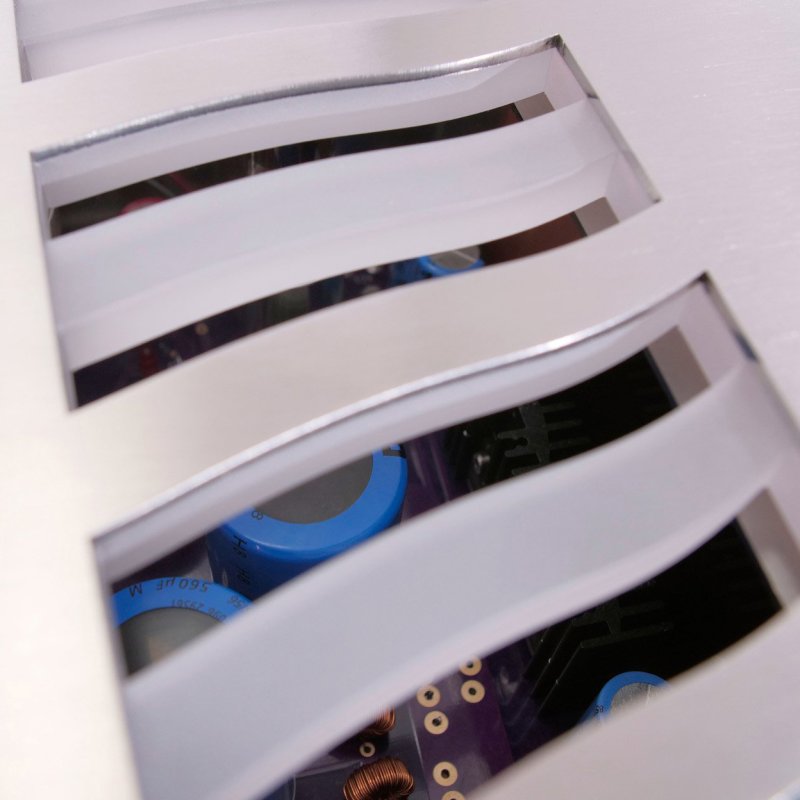

Výstupní napájecí zdroj je založen na dvojici 800VA transformátorů, které napájejí dvojité pi-filtrační banky, využívající velké tlumivky s masivním jádrem a vysokorychlostní kondenzátory.
