Kirke využívá vylepšené obvody z našich nejvyšších phono modelů, jako je Talos Limited Edition, a zároveň druhou generaci TriodeFet obvodů, vyvinutou pro naši špičkovou řadu zesilovačů Ianus.

Zisk a výkon

Kirke nabízí 64–68 dB zesílení z elektronkových stupňů, které je doplněno dvěma vestavěnými plně symetrickými Step-Up transformátory (SUT) s volitelným zesílením 12–26 dB, což umožňuje celkový zisk 76–94 dB – a to při výjimečně vysokém poměru signál/šum. Kirke má dostatečnou rezervu pro zesílení signálu z jakékoliv přenosky na její plný potenciál a maximální dynamický rozsah.

Vstupní stupeň

Stejně jako u všech phono systémů je vstupní stupeň klíčový pro zachycení a zachování informací z přenosky. Udělali jsme vše pro to, abychom zajistili nejlepší potlačení šumu, eliminaci mikrofonního efektu a maximální linearitu.

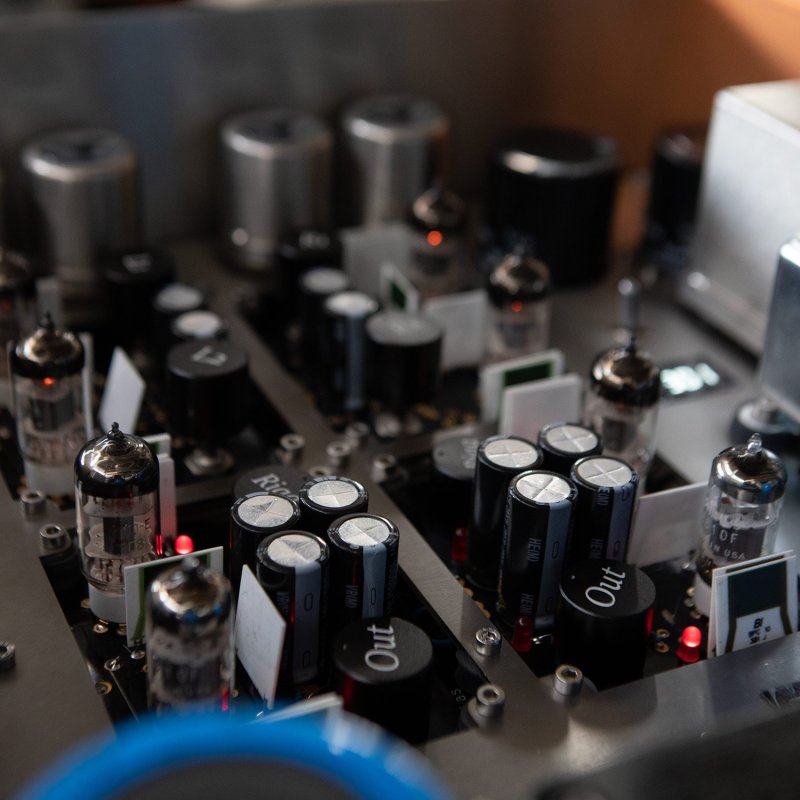

Vstupní stupeň v Kirke je evolucí návrhu z Talos LE – vlastní diferenciální elektronkový stupeň, využívající dva nezávislé plně elektronkové stupně na kanál v diferenciálním režimu. Každý kanál používá dvě elektronky E280F / 6j11pe, namontované na speciálních antivibračních paticích. Elektronky jsou zatíženy speciálním transformátorem (vlastní směs jader MU/permalloy) s geometricky i elektricky vyváženým vinutím. Diferenciální vstupní stupeň je napájen buď přímo z přenosky v diferenciálním režimu (z plovoucích RCA nebo XLR vstupů), nebo přes naše vlastní SUT transformátory s pravým symetrickým výstupem.

RIAA stupeň – LCR filtrace

Stejně jako u všech našich phono stupňů, RIAA filtry jsou realizovány pomocí nízkoimpedančních Double-T LCR filtrů. Tyto filtry jsou nejtransparentnější a nejdynamičtější dostupné řešení, ale jejich nízká impedance vyžaduje speciální obvody pro buzení.

V Kirke používáme nově vyvinutý RIAA obvod s vlastními cívkami a kondenzátory, který je laděn v reálném čase pro maximální přesnost RIAA křivky.

Nízká impedance LCR filtrů je buzená speciálním obvodem – malým SET zesilovačem, který využívá elektronku E280F / 6j11pe zatíženou vlastním transformátorem s převodem dolů. Tento zesilovač zvládne buzení až do 50 ohmů a jeho výstupní impedance je laděna tak, aby ideálně spolupracovala s LCR filtry pro přesnou RIAA ekvalizaci.

Výstupní stupeň – TriodeFet

Při uvedení DAC převodníku Ithaka jsme prohlásili, že korunním klenotem konceptu Ithaka je výstupní stupeň, založený na nejnovější generaci technologie TriodeFet (konkrétní generace TF je použita pouze v našem špičkovém SE zesilovači QuintEssence). Pro Kirke jsme nemohli zvolit jinak.

Výstupní stupeň je jednostupňový Single-Ended TriodeFet obvod – ultra širokopásmový, extrémně lineární stupeň, který nezadržuje transparentnost a detailní přenos informací z předchozích stupňů.

S výstupní impedancí 1 ohm je výstupní stupeň tak výkonný, že by mohl fungovat jako zesilovač pro reproduktory – dokáže dodat až 12 W, pokud by byl převodník přímo připojen k reproduktorům. Kirke samozřejmě není výkonový zesilovač, ale tato schopnost ukazuje sílu jeho výstupního stupně.

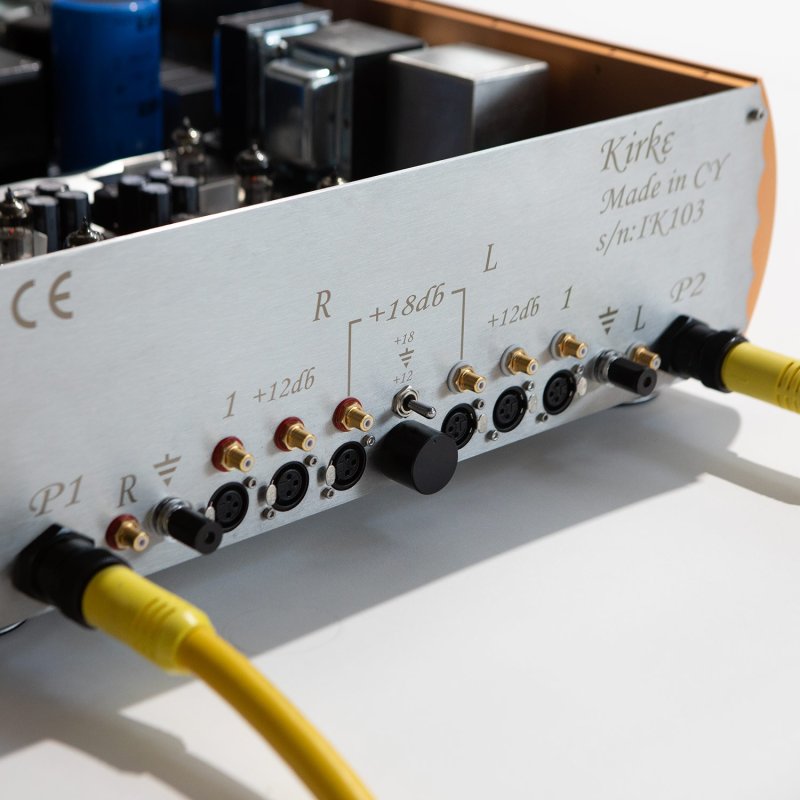

SUT & Zátěž přenosky

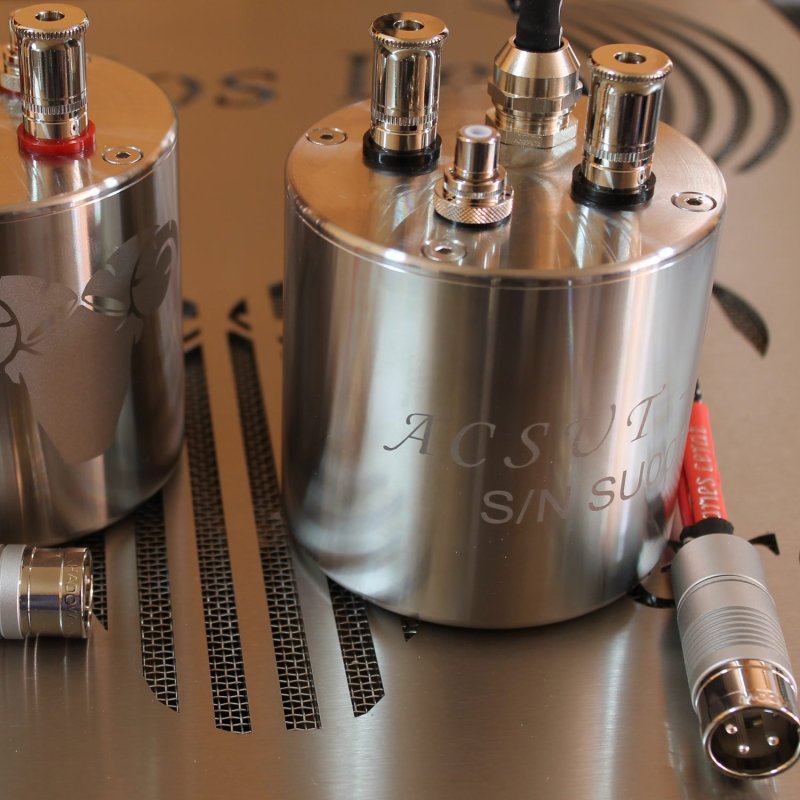

Naše SUT transformátory jsou navinuty s plně vyváženým vinutím, což umožňuje pravý symetrický výstup a plné využití diferenciálního vstupního stupně.

Zesilování extrémně nízkého signálu v diferenciálním režimu má výhodu v potlačení „common mode“ šumu – tedy elektrického rušení, které může být zachyceno kdekoliv v signálové cestě, od těla přenosky až po vstupy phono stupně.

Zařízení neobsahuje žádné interní přednastavené zátěže, protože by to omezovalo možnosti ladění. Zátěž je řešena pomocí externích modulů, které jsou vyráběny na míru podle portfolia přenosek klienta. Moduly lze použít jak pro přímé vstupy, tak pro vstupy přes SUT. Hodnoty zátěže lze volit libovolně a každý vstup lze zatížit nezávisle.

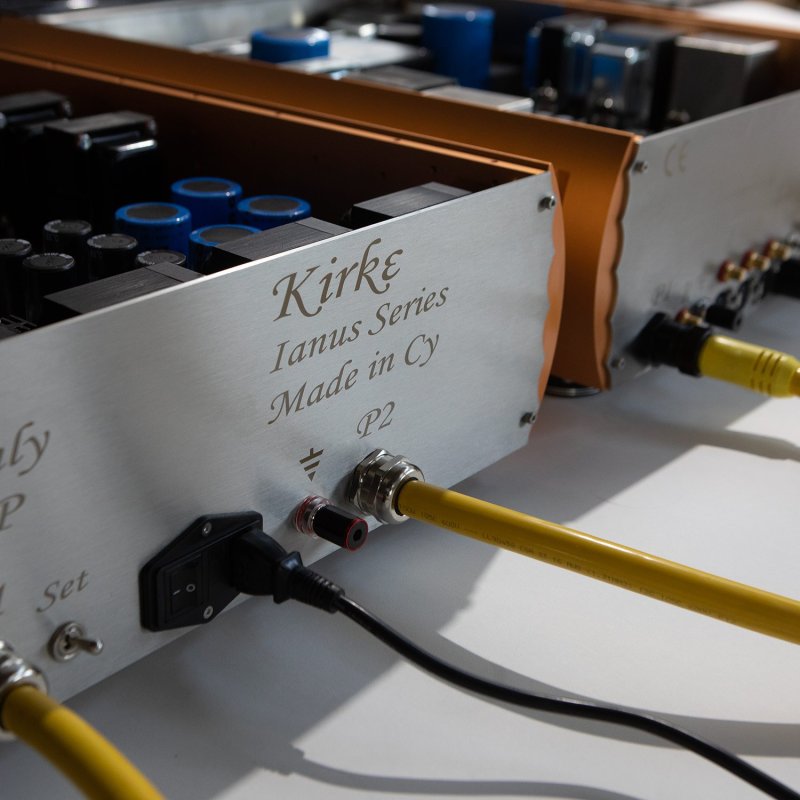

Napájení – oddělené šasi

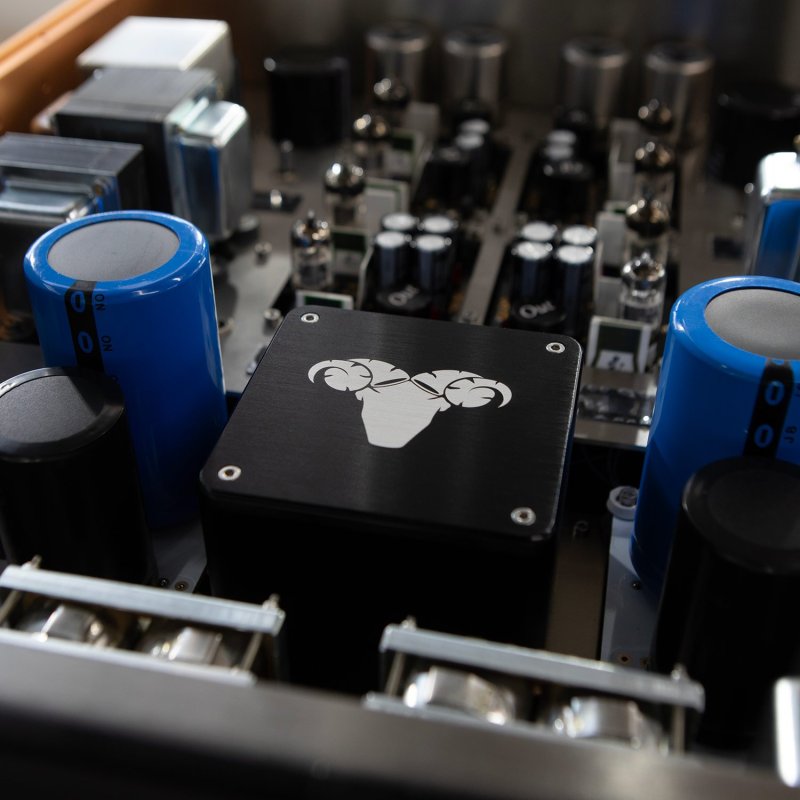

Napájení systému Kirke je řešeno samostatným šasi, které obsahuje řadu nezávislých napájecích zdrojů pro jednotlivé stupně návrhu. Celkem je implementováno 8 nezávislých vysokonapěťových/proudových a 5 nízkonapěťových zdrojů v samostatném PSU šasi.

Pro vstupní a LCR stupeň jsou použity dva extrémně nízkošumové elektronkové zdroje s vícenásobnou tlumivkovou filtrací na kanál, využívající výkonné elektronky 6AU4GTA a čtyřnásobné PI filtry s nízkoodporovými tlumivkami a fóliovými kondenzátory.

RIAA zesilovač je napájen samostatným elektronkovým zdrojem s vlastními dvojitými PI filtry, které zajišťují neměřitelné úrovně šumu.

Výstupní stupeň / TriodeFet je napájen SS usměrněným zdrojem, který využívá vysoce kvalitní tlumivky a vysokorychlostní kondenzátory. Celkem je použito 11 tlumivek v kombinaci s kondenzátory s nízkým ESR, které poskytují osm nezávislých ultra nízkošumových napájecích větví pro všechny 4 × 2 stupně.

Rozsáhlé lokální oddělení napájení je zajištěno kvalitními kondenzátory v hlavním šasi.
